Как известно, 26 марта сего года компания NVIDIA, намерена, наконец-то, официально представить столь ожидаемые многими графические адаптеры GeForce GTX 480 и GeForce GTX 470, построенные на базе изготавливаемого по 40-нм техпроцессу чипа GF100 с архитектурой Fermi. До сего момента мы уже успели познакомить вас с внешним видом этих решений, а теперь благодаря стараниям сотрудников сетевого ресурса Atomic MPC у нас с вами появилась возможность подробно изучить внутренне строение топовой одночиповой модели.

Ускоритель GeForce GTX 480 оборудован мощной двухслотовой системой активного воздушного охлаждения, которая по своей конструкции выгодно отличается от кулеров, применявшихся в предыдущих продуктах NVIDIA.

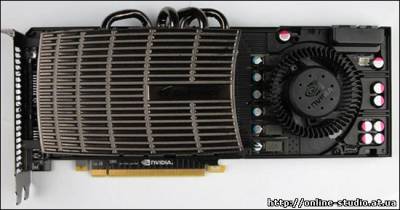

При первом взгляде в глаза сразу бросается выступающий наружу большой алюминиевый радиатор с никелированным покрытием. В свою очередь вентилятор сверху прикрыт пластиковым кожухом.

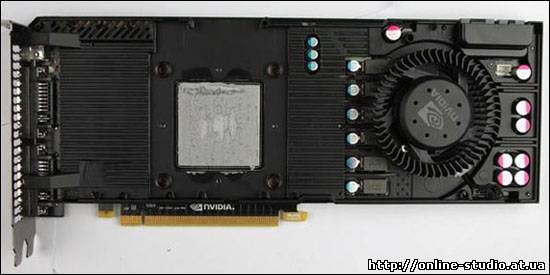

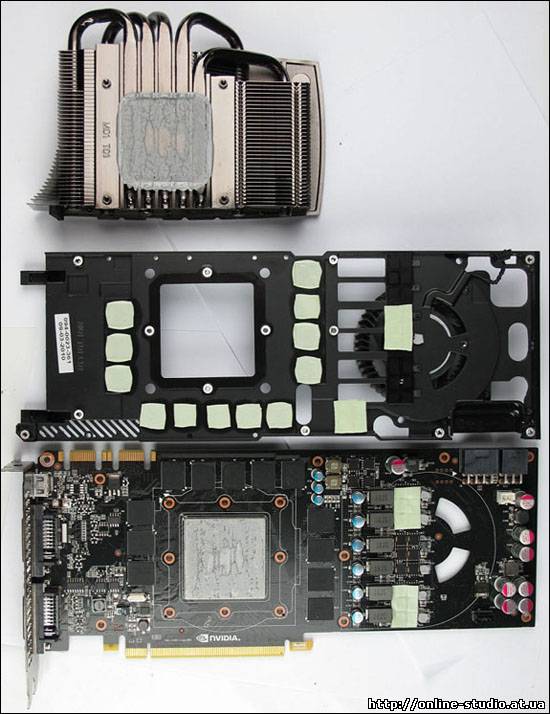

Под радиатором расположена охлаждающая алюминиевая рамка, накрывающая не только двенадцать микросхем памяти GDDR5 от Samsung, но и другие «горячие точки» графического адаптера.

Сам радиатор имеет основание, от которого отходят пять медных тепловых трубок, вступающих в непосредственный контакт с поверхностью видеочипа.

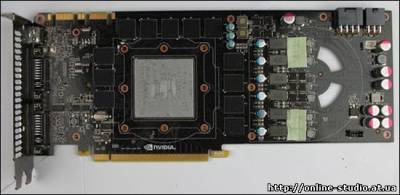

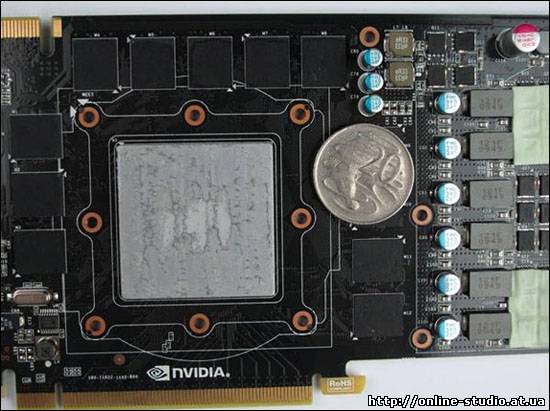

В центре печатной платы расположен чип GF100, который по своим размерам заметно крупнее, чем RV870 от AMD.

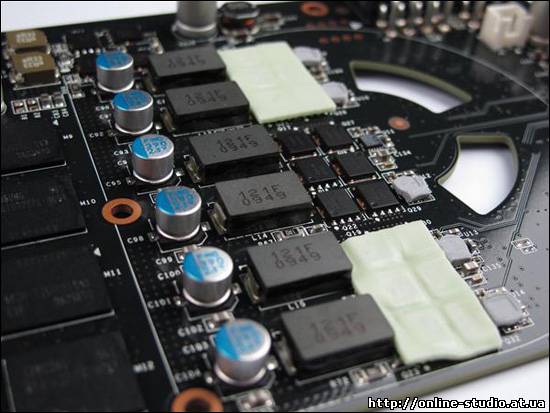

Для подсистемы питания использованы только высококачественные конденсаторы с твёрдым электролитом.

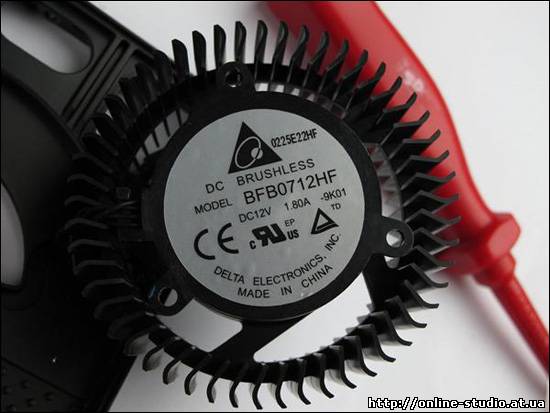

Ну, а за «прокачку» воздуха отвечает «пропеллер» производства компании Delta Electronics.

Те, кто пожелает во всех подробностях изучить порядок разборки и сборки GeForce GTX 480, могут воспользоваться вот  http://atomicmpc.com.au/Gallery/170368,nvidia-gtx480-disassembly-guide.aspx/1
